AH渣浆泵
添加时间：2017-04-27
渣浆泵结构
AH渣浆泵、杂质泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。
渣浆泵材质
AH渣浆泵、杂质泵的泵体具有可更换的耐磨金属内衬，叶轮、护套、护板等过流部件均采用耐磨金属。
渣浆泵使用
在小流量低扬程区域内，可以输送强磨蚀渣浆；在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆，该类型泵也可以多级串联使用。渣浆泵密封形式：AH渣浆泵、杂质泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
渣浆泵传动型式：DC直联传动，CR平行皮带传动，ZVZ上下皮带传动，CV立式皮带传动等型式。

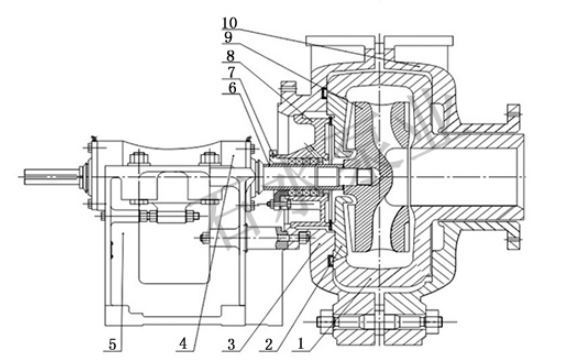

渣浆泵结构：
1、渣浆泵护套 2、渣浆泵后护板 3、渣浆泵泵体
4、轴承组件 5、渣浆泵托架 6、密封组件
7、减压盖 8、付叶轮 9、渣浆泵叶轮
10、泵盖
渣浆泵性能参数表
|
型号
|
配带功率 |
清水性能 |
|
||||
|
流量Q |
扬程H |
转速 |
****效率 |
汽蚀余量 |
重量 |
||
|
1.5/1B-AH |
2.2-15 |
3.6-20 |
5-68 |
1200-3800 |
40 |
2-4 |
91 |
|
2/1.5B-AH |
2.2-15 |
7-48 |
7-62 |
1200-3200 |
45 |
3.5-8 |
118 |
|
3/2C-AH |
4-30 |
21-86 |
12-65 |
1300-2700 |
55 |
4-6 |
191 |
|
4/3C-AH |
5.5-30 |
50-150 |
9-45 |
1000-2000 |
71 |
4-6 |
263 |
|
4/3D-AH |
7.5-60 |
68-160 |
10-52 |
1000-2200 |
71 |
4-6 |
363 |
|
6/4D-AH |
15-60 |
72-360 |
12-56 |
800-1550 |
65 |
5-8 |
626 |
|
6/4E-AH |
22-120 |
93-385 |
12-63 |
800-1600 |
65 |
5-8 |
728 |
|
8/6E-AH |
18.5-120 |
360-820 |
10-61 |
500-1100 |
72 |
2-9 |
1473 |
|
8/6R-AH |
110-300 |
360-820 |
10-61 |
500-1140 |
72 |
2-9 |
1836 |
|
10/8ST-AH |
45-560 |
630-1300 |
11-60 |
400-850 |
71 |
4-10 |
3750 |
|
12/10ST-AH |
55-560 |
800-1900 |
7-58 |
350-730 |
82 |
6 |
4318 |
|
14/12ST-AH |
75-560 |
1200-2600 |
13-60 |
300-600 |
77 |
3-10 |
4609 |
|
16/14TU-AH |
160-1200 |
1368-3000 |
11-60 |
250-550 |
79 |
4-10 |
10000 |
